Corsair F4U
Projet de Vincent & Laurent
Tous les plans sont mis à disposition gracieusement - Merci de nous contacter pour tout usage commercial
Thierry DEMOUGIN (Merci pour ce travail Thierry)

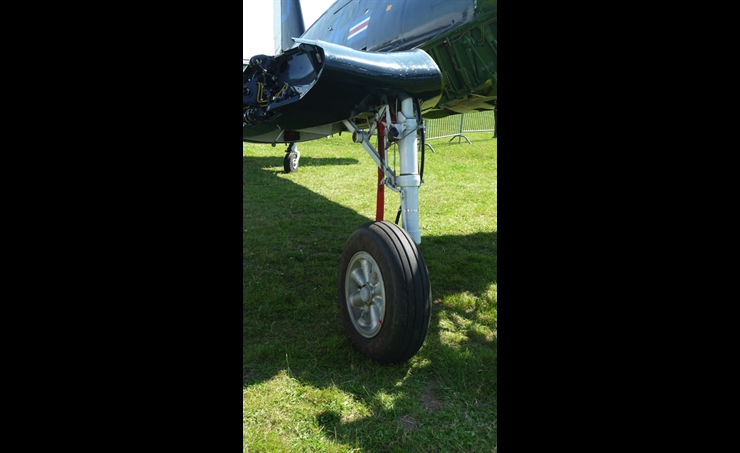

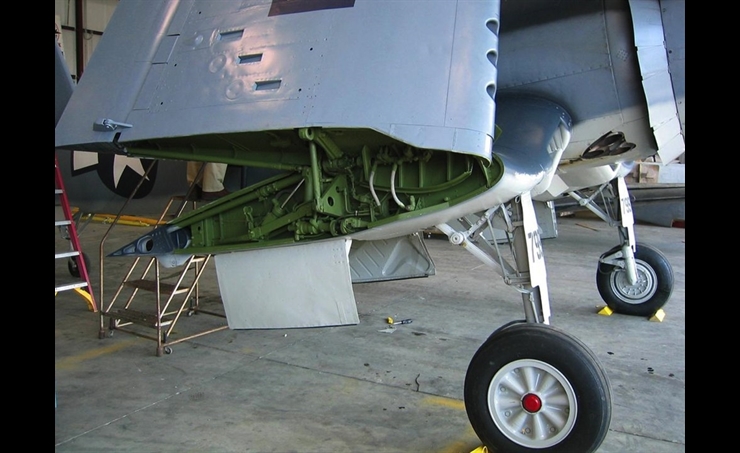

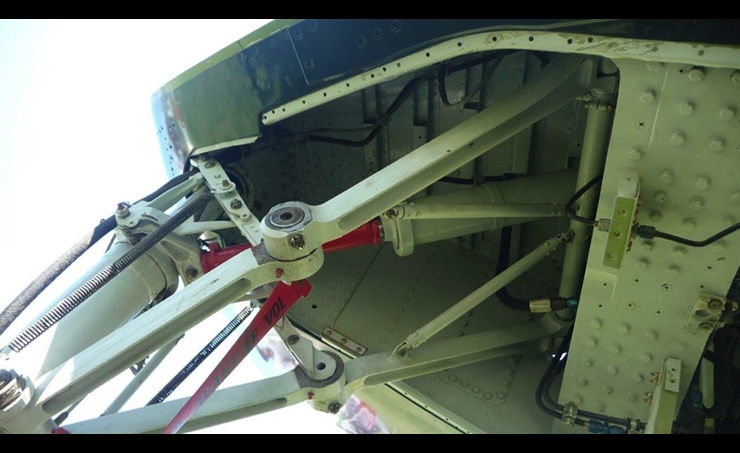

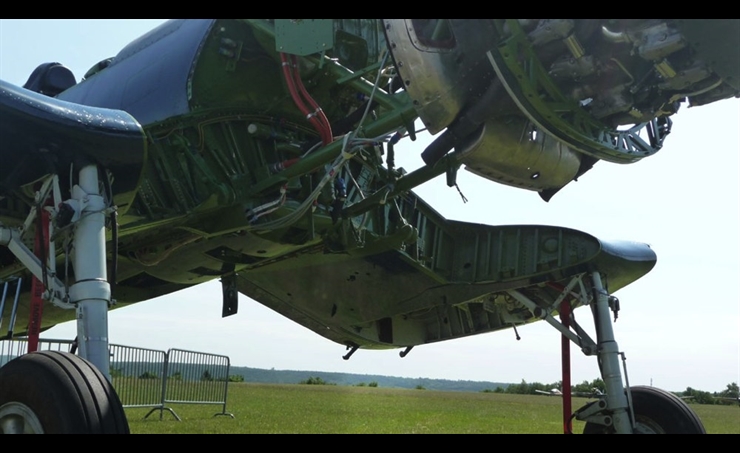

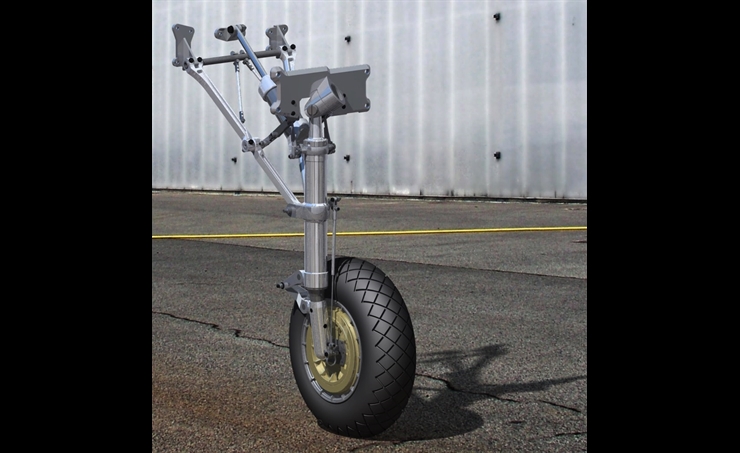

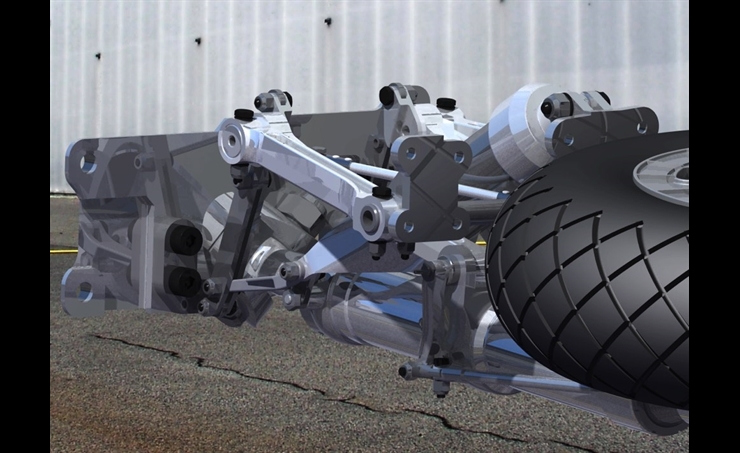

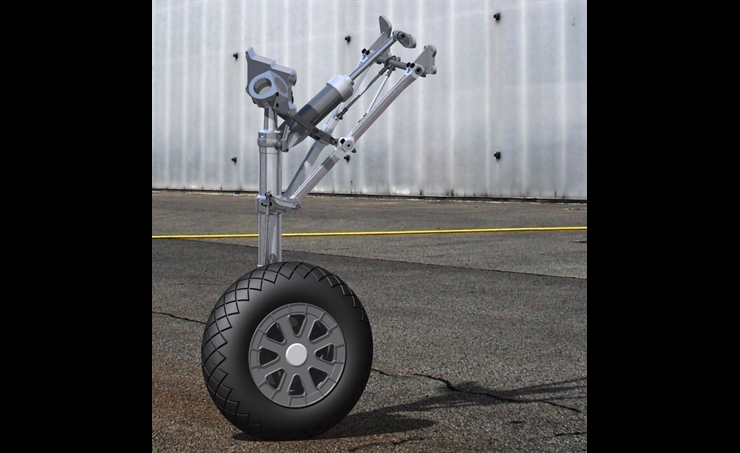

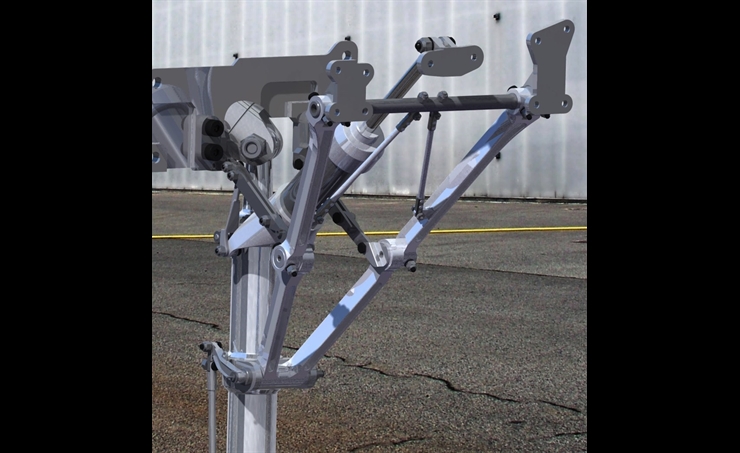

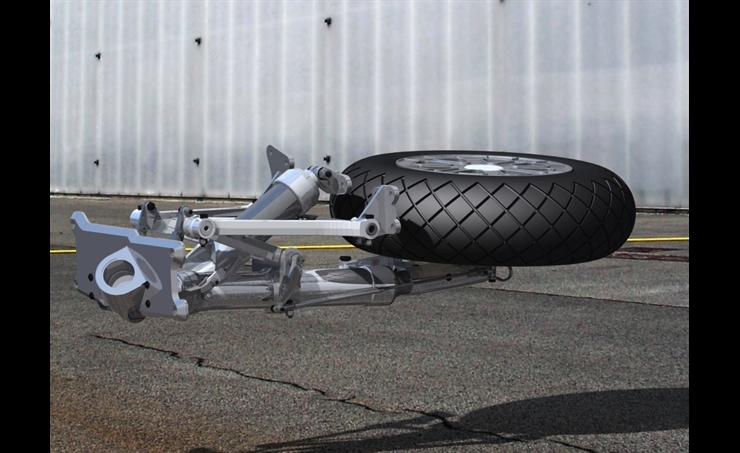

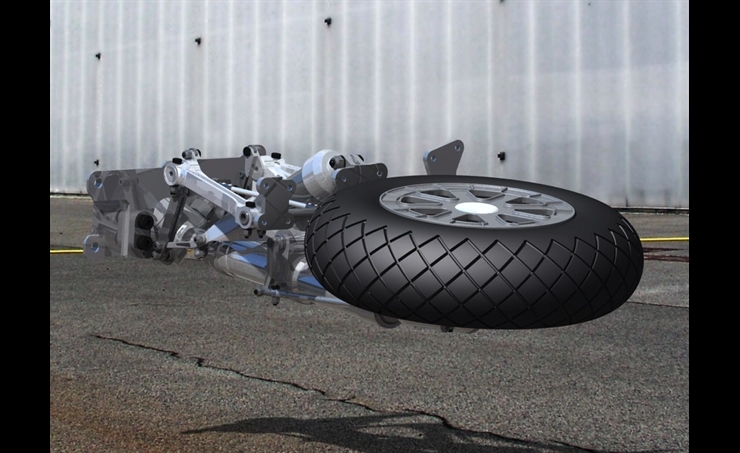

Faire les plans des trains du Corsair au 1/5° était pour moi un défi de concepteur. Je n'ai pas ni les moyens financiers, ni le besoin de les fabriquer, aussi, je me suis contenté de les modéliser en 3D, et d'en faire les plans. Cela peut être une bonne base de départ pour quelqu’un qui souhaiterait les réaliser.

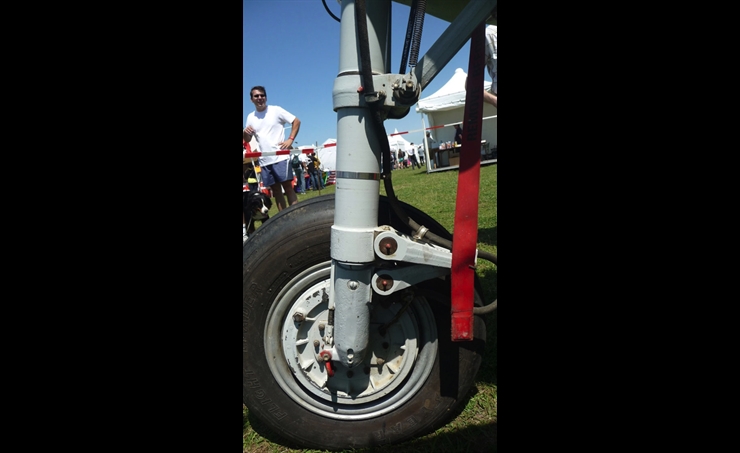

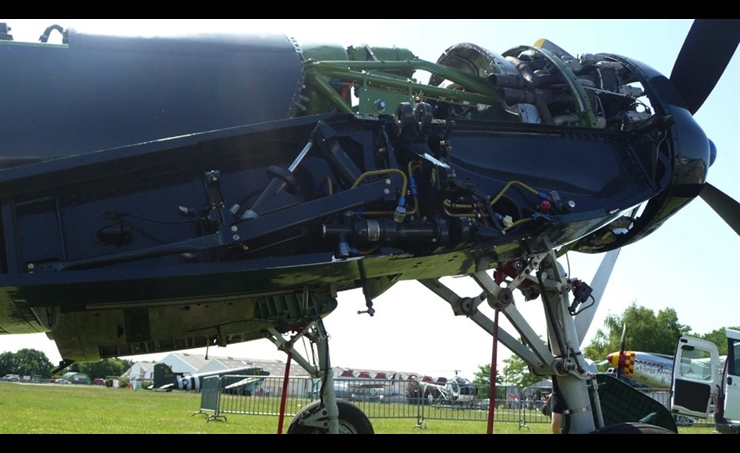

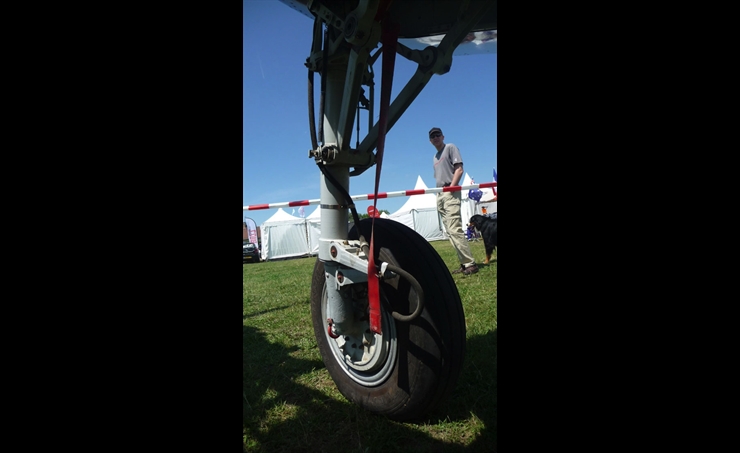

Le train est maquette, reprend la cinématique du vrai et se verrouille en position basse et haute automatiquement.

La nomenclature liste l’ensemble des pièces à fabriquer (uniquement le train gauche). Les plans sont à symétriser pour le train droit.

Les jantes sont définies sur le plan mais on peut utiliser des roues « Davinci Machining » sur le site de Nick Ziroli ou réaliser les jantes et y monter uniquement les pneus vendus séparément.

Lien : https://ziroligiantscaleplans.com/wheels-tires/davinci-machining.html

Pour la visserie, que du standard métrique. Concernant les ressorts, il faudra les définir en longueur et raideur en cas de réalisation du train (essais à faire)
Fichiers PDF
  Plans DXF
F6
